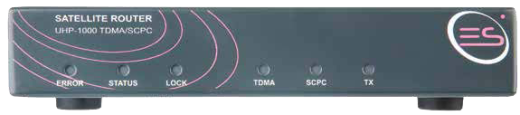

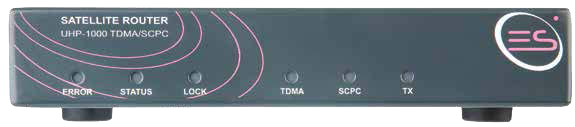

Eastar UHP-1000

Спутниковый маршрутизатор ИСТАР UHP-1000 - это универсальный компонент высокопроизводительных спутниковых сетей связи любого назначения и топологии. UHP-1000 может работать в режиме SCPC модема, являться мини-хабом или терминалом в сети TDM/TDMA, или напрямую взаимодействовать с другими маршрутизаторами в равноправной, полносвязной сети Hubless TDMA. Благодаря использованию передовых методов модуляции и кодирования маршрутизаторы UHP обеспечивают эффективное использование полосы. Два встроенных демодулятора имеют отдельные ПЧ входы и позволяют использовать маршрутизатор для приема сигналов сразу с двух спутников. Универсальный модулятор может мгновенно переключаться из пакетного режима TDMA в режим закрепленного канала SCPC, гарантируя высокую пропускную способность и эффективность использования ресурсов сети.

СЕТЬ

• Топологии: «точка-точка», «звезда», «иерархическая», «полносвязная»
• Режимы работы: SCPC, SCPC DAMA, TDM/SCPC, TDM/TDMA, TDM/TDMA Mesh, Hubless TDMA
• Размер сети: до 254 обратных каналов TDMA и 500 000 терминалов в одной сети

КАНАЛ SCPC (TDM)

• Скорость: от 300 ксим/с (250 ксим/с DVB-S) до 32 Мсим/с (34 Мсим/с DVB-S)
• Модуляция и кодирование: FEC 1/3 2/5 1/2 3/5 2/3 3/4 4/5 5/6 7/8 8/9 9/10
• QoS 4 уровня приоритетов, CIR, MIR, group QoS, FAP, policies, иерархический traffic shaper
• Уровни демодулятора C/N, BER <10-8

КАНАЛ TDMA

• Скорость от 100 ксим/с до 4 Мсим/с
• Протокол TDMA Кадр 30-1000 мс, 9 размеров слотов, регулировка минимальной полосы
• Модуляция и кодирование: FEC 2/3 5/6
• Уровни демодулятора: C/N, BER <10-7
• BPSK (LDPC) Доступно в последующих выпусках ПО
• QPSK (LDPC) 5.4 6.9
• 8PSK (LDPC) 9.6 12.0
• QoS CIR, MIR, group QoS, иерархический менеджер TDMA полосы

МАРШРУТИЗАТОР

• Производительность: До 60’000 pps и 150 Mbps
• Поддержка DSCP, multiple IP/VLANs, NAT, proxy ARP, L2 Bridging, TCP Acceleration
• Протоколы: DHCP, IGMP, SNMP, RIP, SNTP, TFTP, сRTP
• Управление HTTP интерфейс, SNMP, Telnet, NMS с поддержкой VNO

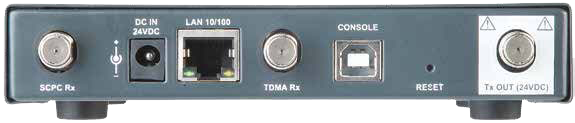

ИНТЕРФЕЙСЫ

• Порт пользователя: Ethernet 10/100Base-T, RJ-45
• Консоль управления: USB, B female
• IF Rx 950-2050 MHz (LNB DC – 13.5V/18V 0.75A), F type
• IF Tx 950-1750 MHz, –30…- 5 dBm, (LO 10 MHz / +5 dBm, BUC DC – 24V / 2A), F type

ВНЕШНИЕ УСЛОВИЯ

• Питание: 176-283 VAC, 10 W
• Климатич. условия: от 0 до +50°C
• Влажность: до 90%
• Габариты / вес 147х144х29 мм / 530 г
